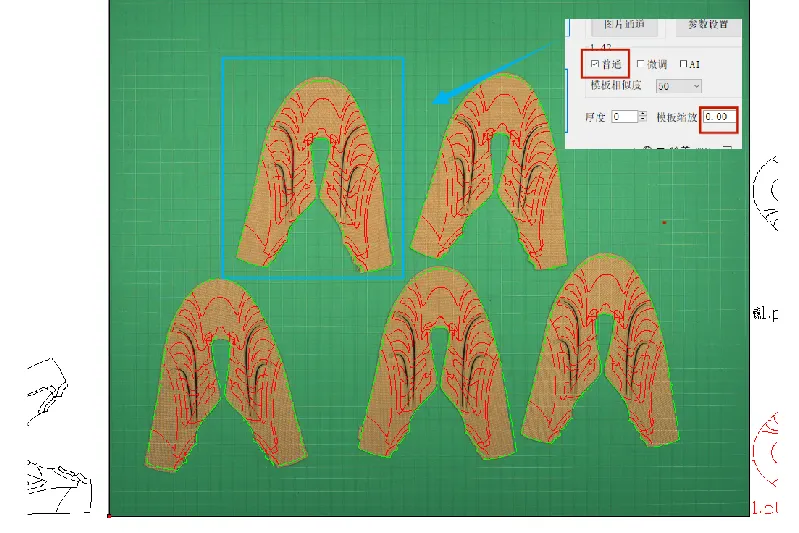

喷墨软件【模板缩放功能】判断使用舜陈技术 舜陈技术 2024年12月16日 16:42 湖北喷墨软件【模板缩放功能】判断使用1．如下图点击模板测试之后会出现对点对位不准（如下图）：2．起初我们就可以通过使用切换匹配方式【普通识别】模板缩放为0的状态下来判断材料和图档是否有大小相差不同步（如下图显示）：3．如上图显示我们就可以根据材料和图档的误差大小调节【模板缩放参数】（如下图）：4．修改模板参数之

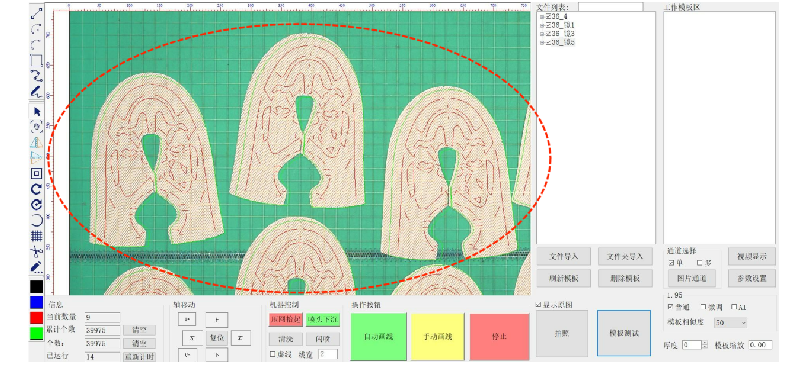

案例分析：模板缩放舜陈技术 舜陈技术 2024年12月26日 15:39 湖北案例分析：模板缩放 画线过程中经常会遇到通道没问题的情况下漏识别：这时候先用普通识别对比一下看看：很明显材料跟模板大小相差很多，所以这时候就需要加模板缩放了，加模板缩放的时候可以一点一点的去加，加完之后点击模板测试看看模板识别出来的大小是不是跟材料的大小接近了。 模板缩放加到差不多之后再来开微调识别： 这

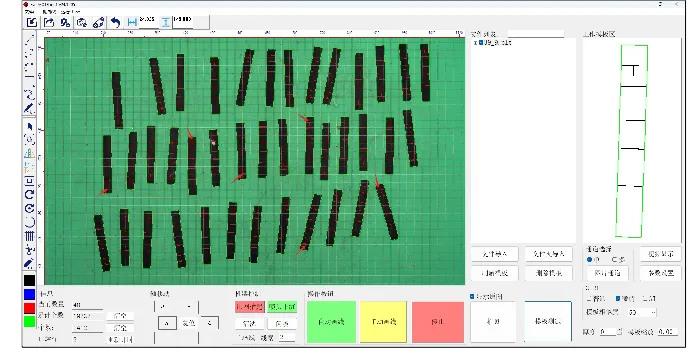

画线系统-限制裁片角度使用方法在生产制作过程中经常会遇到一些或长条，或矩形，或者上下两头非常相似，但又需要区分上下头画标记的材料，识别时经常错乱，上下头不分，这种时候我们可以使用软件的【限制裁片角度】功能。如图：客户材料需求是固定的一头画T字图案，但是在识别的时候，因为材料上下两头一模一样，软件无法区分上下头，导致识别后上下头没有区分开，达不到客户需求点。这时候我们可以使用软件【限制裁片角度】功能

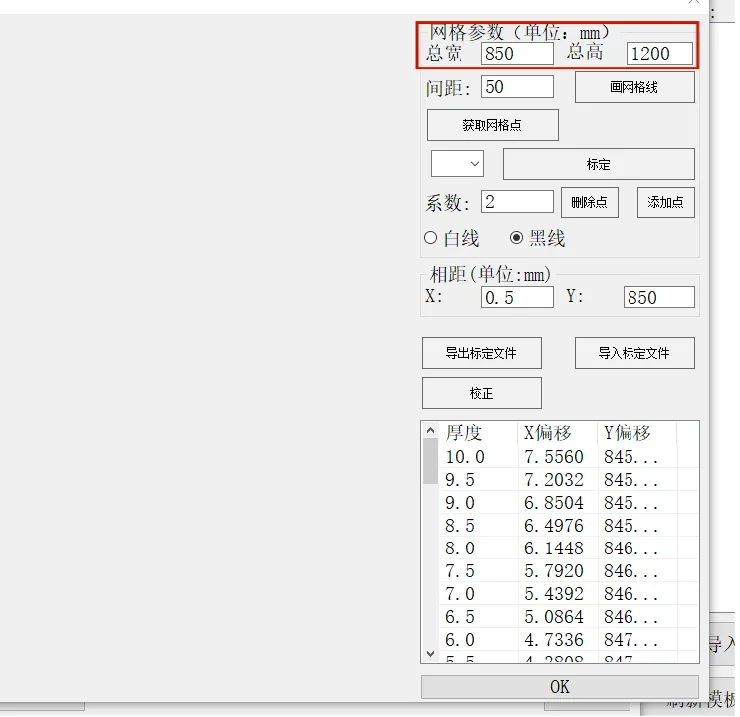

【喷墨系统幅面设置】喷墨系统幅面【横向】和【竖向】设置1．【横向】设置 ①，打开相机设置将【相机位姿】设置为【横向0度】【如下图】④③ ②，打开参数设置将【工作台范围】设置成所需的高度和宽度。【如下图】③，将相机参数的【相机位姿】和参数设置里的【工作台范围】高度和宽度设置完成之后，重启视觉软件。将标定管理里的工作幅面设置和参数设置的工作台幅面一致，之后重新标定。【如下图】④标定完

画线系统-送料设置很多小伙伴在软件里，对于送料设置里面参数意思非常模糊，下面我为大家详细讲解送料设置参数具体的操作流程。自动送料：默认勾选，在启用自动画线后，自动工作的循环次数，直至取消自动画线流程。设置送料长度：每台机器的送料长度都不一样，具体需要经过测量，保证每送一版材料进到识别区域，拍照都能照全。送料后等待：如设置的数值为1000ms（1秒），意思为皮带送料到位后，等待1秒后压网下压拍照识别

案例分析：白平衡 工作过程中可能会因为一些原因导致相机拍摄出来的颜色不对：这时候就需要关闭画线软件然后到桌面找到相机软件调节白平衡了：先鼠标双击MER2-2000，然后点击上面三角图标开始采集：因为画线软件占用了相机所以这时候打开是没有画面的，还需要打开右侧的采集控制然后找到触发模式切换到off就好了：用白色的东西铺满工作幅面白纸或者亚克力板，之后打开颜色转换控制找到自动白平衡切换到Once就好了
