UV打印机的工作原理和内外部结构

  UV打印机是一种商用的打印设备，也叫UV平板打印机，主要由喷头、导轨、光栅、皮带、墨路系统和控制面板等外部结构以及电路板、控制板、软件板、电源线、电机及各类电子零配件等内部结构组成，其中重点部件是喷头、板卡和伺服电机。UV打印机的工作原理主要包括三个部分，打印原理、固化原理和定位原理。

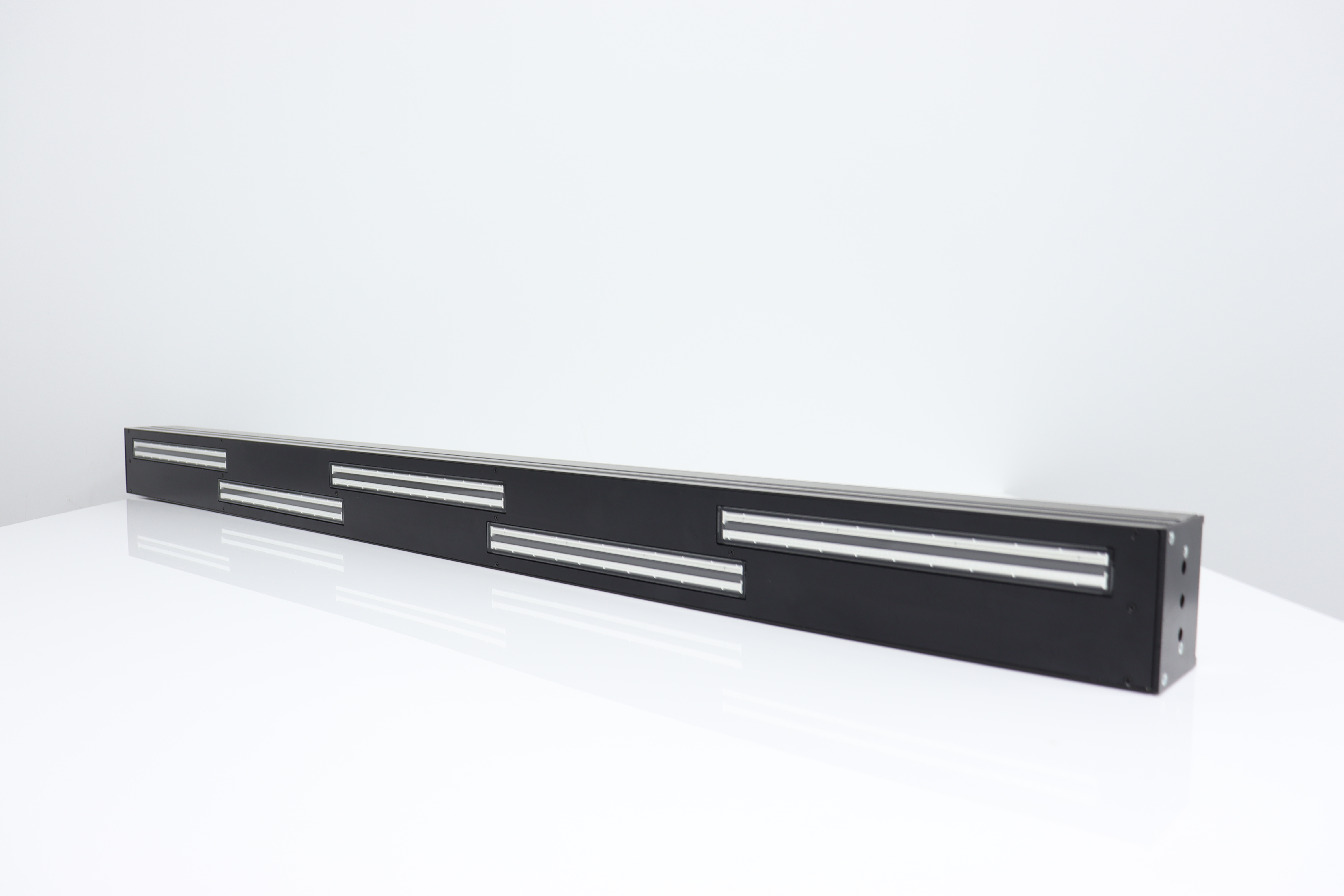

UV打印机是打印机的一种，属于压电式的喷墨打印设备，通过UV光敏技术，利用喷墨技术和UV固化技术实现打印效果。UV打印机的打印原理是依靠喷头内部的电压，将喷孔中的墨水喷射到承印物的表面，实现打印图片的目的。一般一个小小的喷头上会有上千个喷孔，喷头能控制好喷孔的出墨量。固化原理是利用UV灯发出的紫外线波与UV墨水中的光敏固化剂起反应，造成UV墨水中的颜料分子固化在材质表面上，实现墨水的快速干燥，因此不需要传统的烘烤、晾晒程序。UV打印机能精确控制在不同材质、不同形状上打印图案主要靠的就是定位原理，在X轴的定位上，主要依靠光栅解码器，来指挥设备的横向打印；在Y轴上上，主要依靠伺服电机的驱动来控制打印材质的长度；在Z轴上上，主要依靠机头的升降功能。

UV打印机的外部结构主要包括喷头、导轨、光栅、皮带、墨路系统和控制面板等。内部结构主要包括电路板、控制板、软件板、电源线、电机及各类电子零配件。其中主要的三大重要部件是喷头、板卡和伺服电机，喷头是喷墨打印的重点部件，板卡是整个UV平板打印机的大脑，伺服电机是保证设备打印长度和精度、稳定性的关键。
