案例分析：不对称开合材料
发布时间：2024-10-22
浏览次数：0
材料与模板：
像这样变形大且开合幅度很大的材料在画线过程中可能经常会遇到。

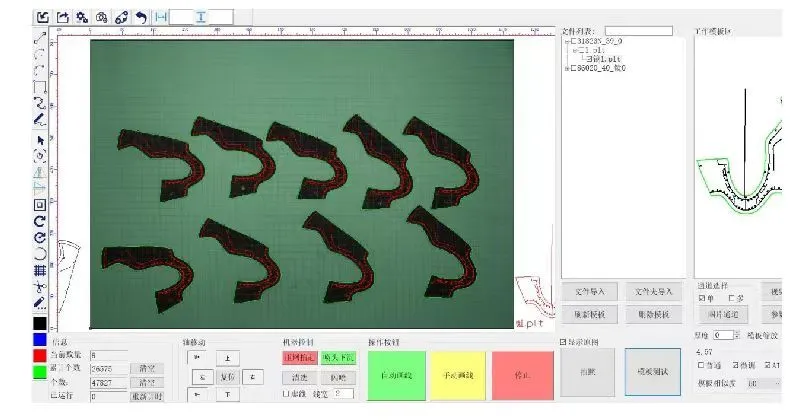

普通识别效果如下：
通常我们看一个材料变不变形就用普通识别的结果对比就一目了然了，因为普通识别模板是不会变形，模板和材料是1：1识别。

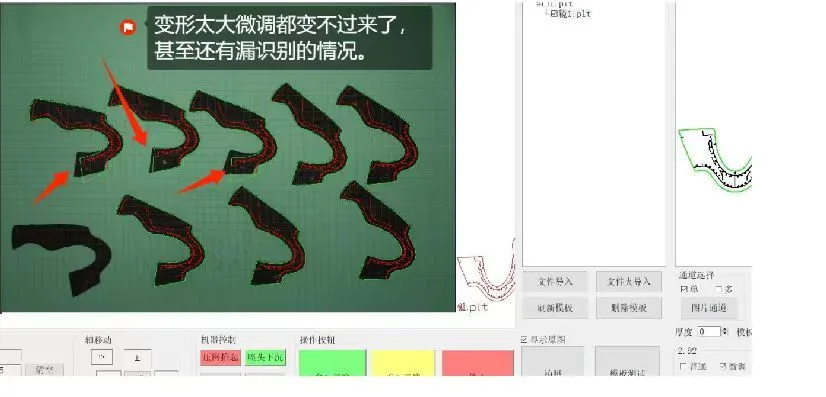

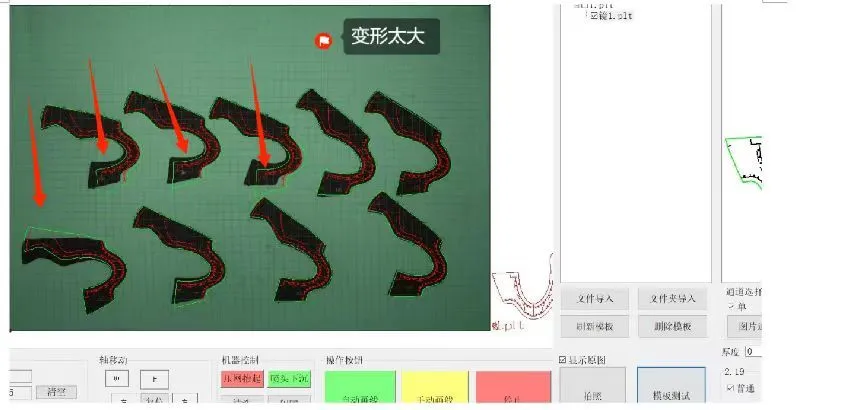

微调识别效果如下：
可以看到即使是开了微调（也就是变形）也没能把模板很好的变过来，因为这个材料变形太大了。
连微调都变不过来了那这个时候就需要用到我们的AI功能了，但是像这种左右不对称的材料直接开AI效果也是不理想的，所以我们需要用到AI的特殊功能（拉辅助线）

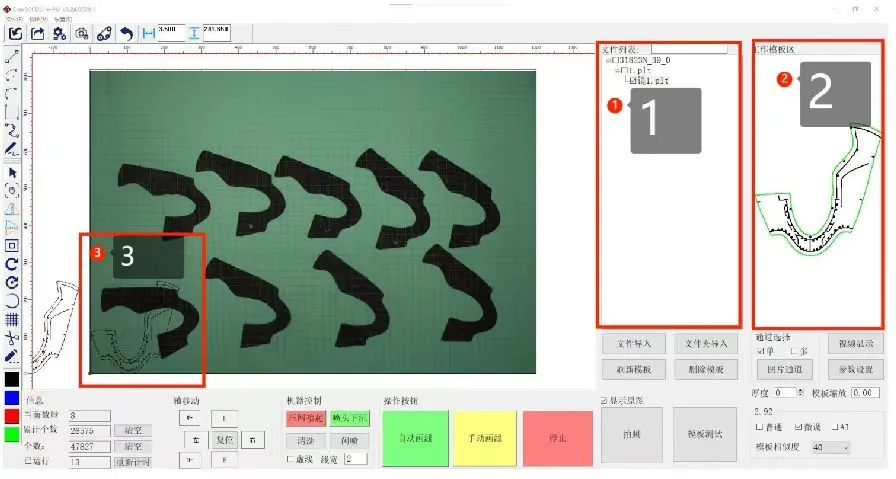

步骤一：选择当前做的模板（左脚还是右脚）
步骤二：鼠标双击工作模板区域
步骤三：需要修改的模板会出现工作幅面的左下角

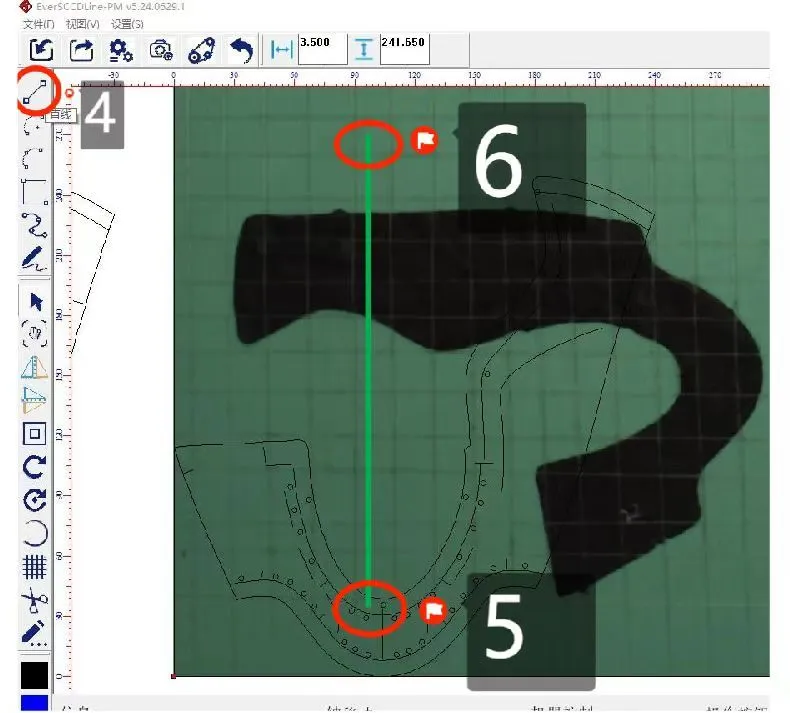

步骤四：鼠标左键点击直线功能
步骤五：拉线的时候要注意一端在材料的内部，然后单击一下鼠标左键。
步骤六：另外一端需要注意的是一定要把线拉在超出模板的位置，然后单击鼠标左键。

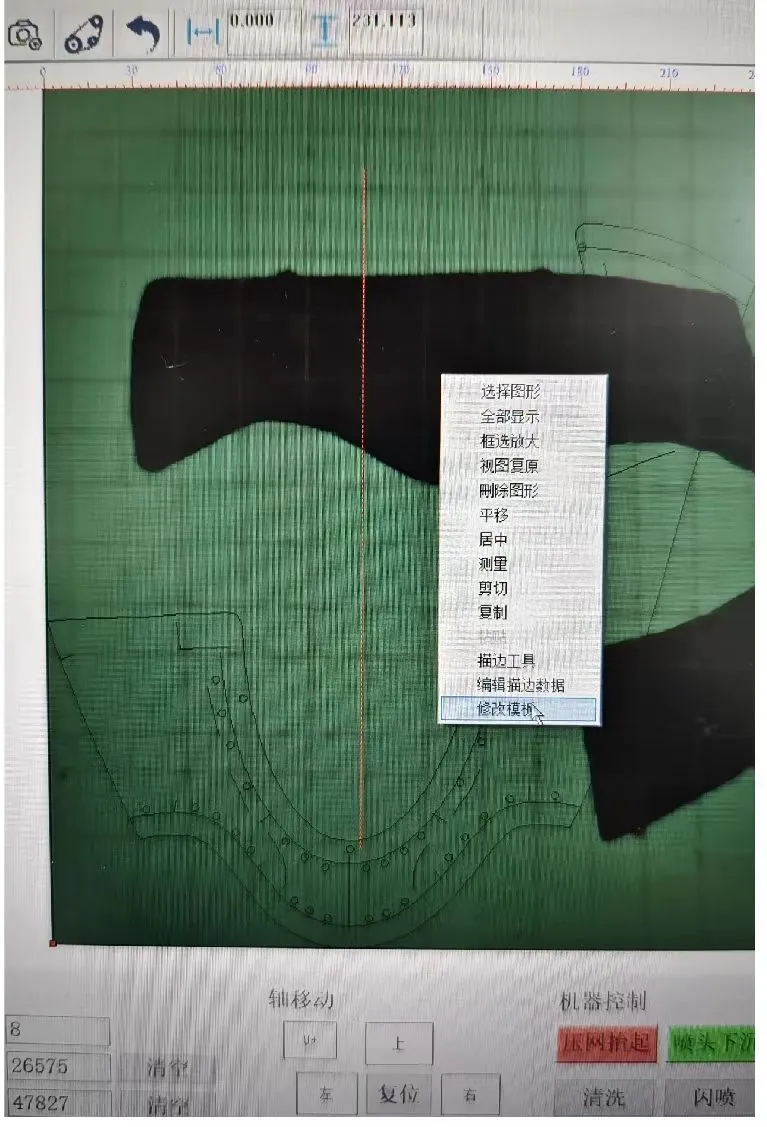

步骤七：拉好中线后鼠标右击一下，点击最下面的修改模板。

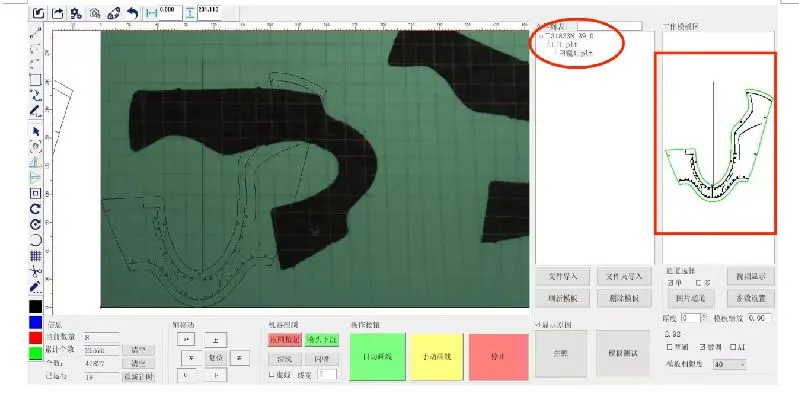

步骤八：这时候模板就已经修改好了，修改好之后需要重新选择一下模板。
步骤九：选择好模板之后再把AI功能勾起来，模板测试结果如下：
