画线系统-文件导入注意事项

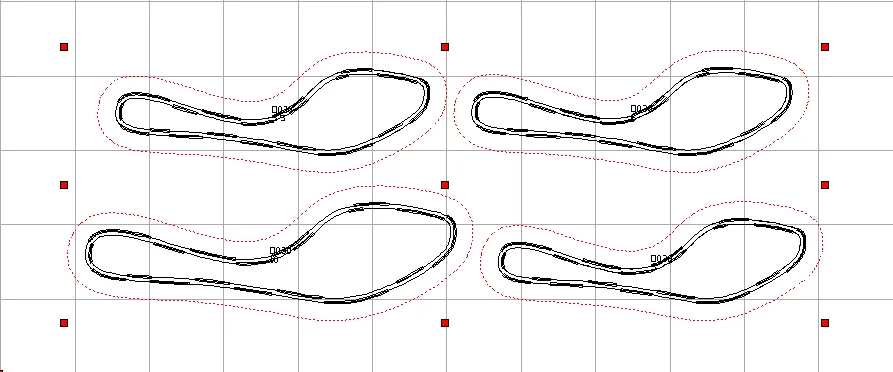

.1模板图形的外轮廓最好为闭合图形，不是闭合图形的话，有可能会出现模板拆分错误问题，虽然软件有整合为闭合图形的功能，为了减少操机人员不必要的麻烦，能是闭合图形的模板最好

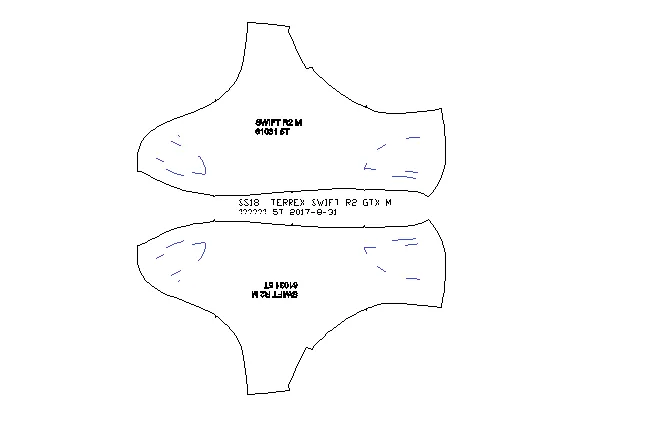

2.模板文件的字体放置位置应在图形内部，不然软件无法判断是否为单个模板，会出现拆分错误问题

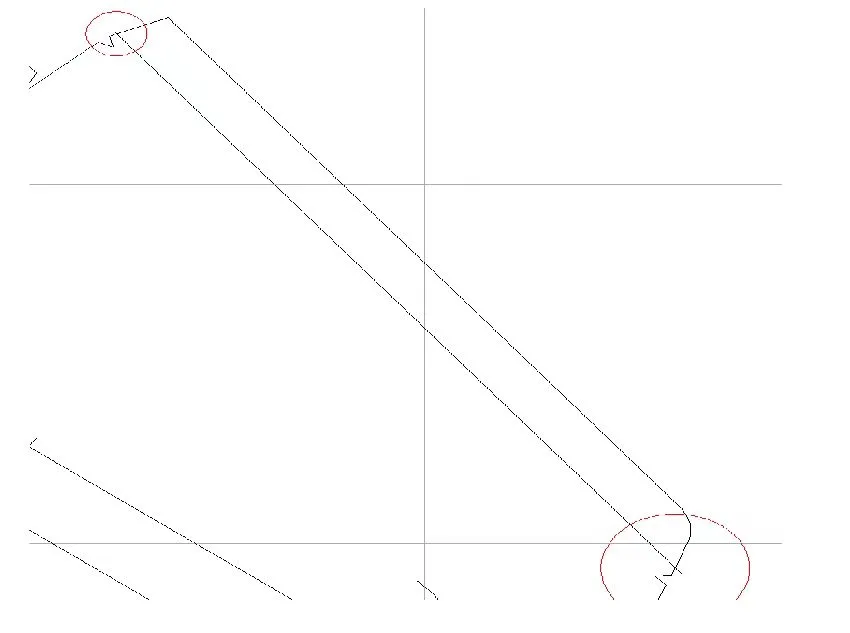

3.模板文件的内线条最好在图形轮廓的里面，两边都不要超界，否则有可能出现拆分错误，或者识别出现问题的情况，软件有越界裁剪功能，为了减少操机人员不必要的麻烦，内线条最好制版规范

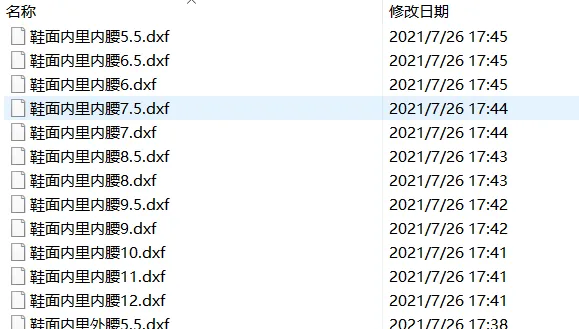

4.制版名字和单个文件放置的型体个数最好规范，方便工人操作找图档，图下为规范模板：

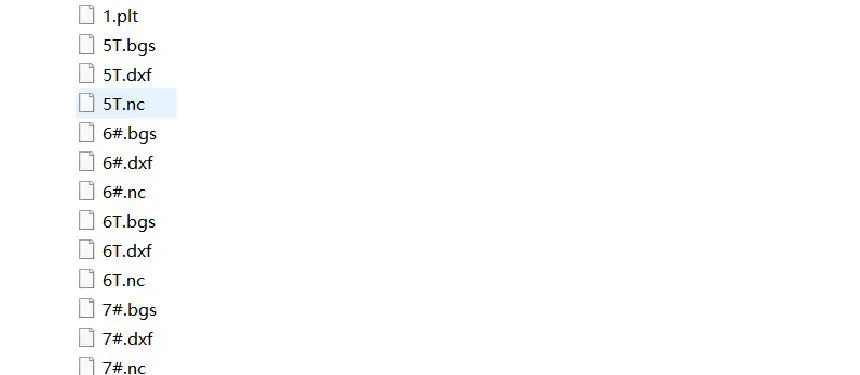

5.软件支持导入DXF,AI,PLT文件格式，最好为PLT或DXF文件格式，别类文件暂不支持，单个模板文件尽量小，太大会出现数据下传卡顿情况
