拉框定位功能
发布时间：2024-11-05
浏览次数：0
拉框定位功能
该功能是一项鞋材画线视觉软件的核心功能之一，简称为“拉框定位功能”，使用拉框定位功能可以很好高效的解决鞋材画线行业变形材料，需（中心点对位，区域不动）的痛点。该功能能够高效解决客户所需，提高生产效率，操作简单，客户可以很好上手并使用
在

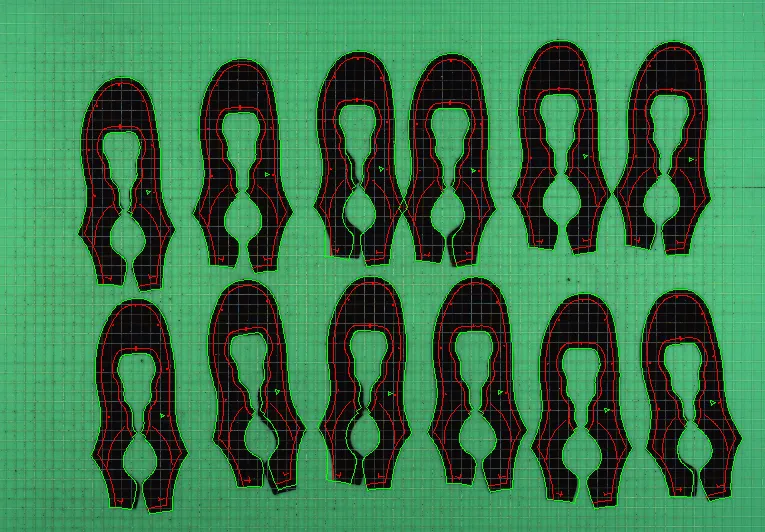

在机器画线过程中，经常会出现，需要中心点对点定位的材料（如下图所示）

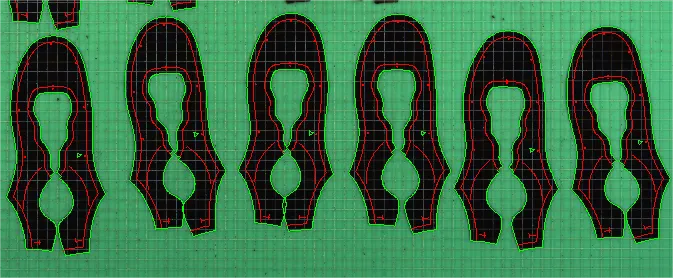

类似材料我们先看正常识别状态，看材料是否有变形，中心点是否能对上，（如下图所示）
如图若材料变形不大，而中心点还是对不上，就需要使用新功能区域限制不动，（具体教程步骤如下）
步骤一：找到当前材料图档排列页面，勾选当前材料（左脚或者右脚）如图

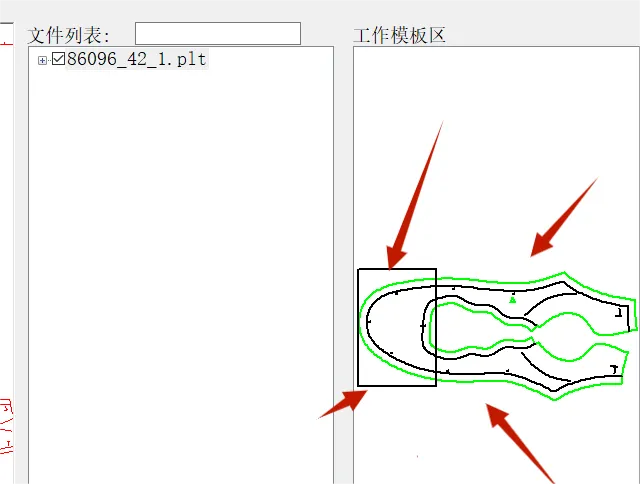

步骤二：查看右侧模板区域所弹出的图档是否和所选择图档一致，若无误，左键双击图档（如图展示）

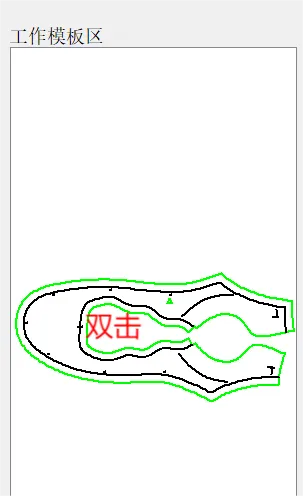

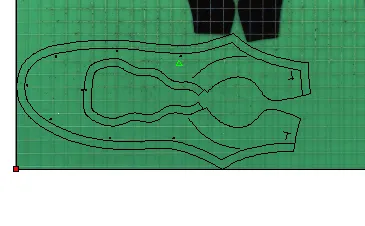

步骤三：如上图双击之后图档会出现在视觉区域左下角（如下图）
步骤四：上图图档出现在左下角之后，点击左侧编辑工具《矩形》（如下图）

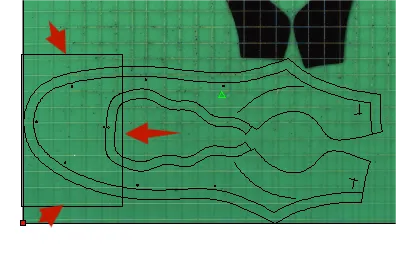

步骤五：点击矩形编辑工具之后，就可以在图档上编辑所需要限制变形定点的区域（如下图）

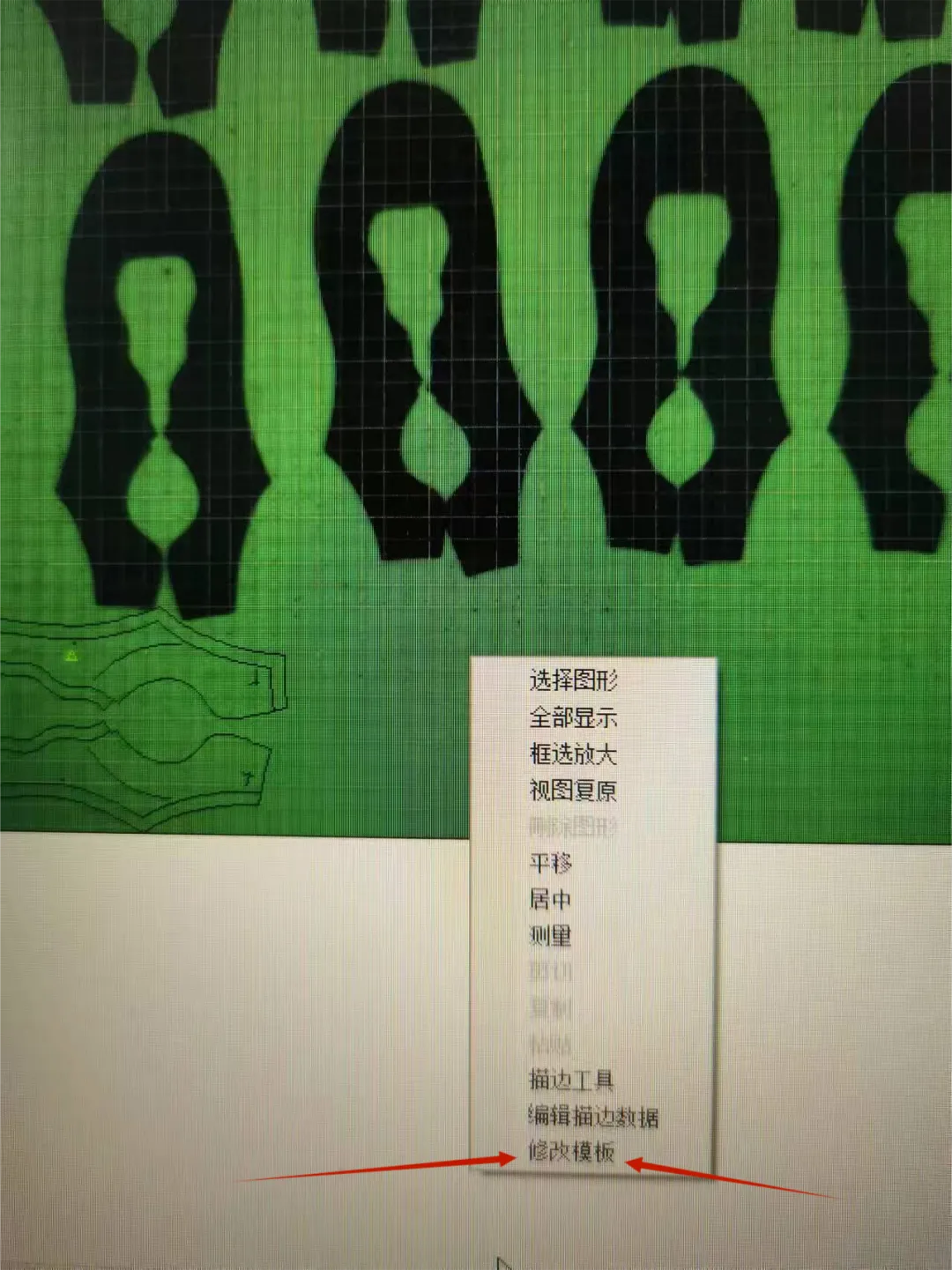

步骤六：编辑完成之后（右键）点击视觉空白区域，弹出编辑框，选择《修改模板》，（如下图）
步骤七：以上操作完成之后，需查看右侧工作模板区图档是否有变化，若修改成功，图档与原文档会有变化（如下图）
步骤八： 注：图档修改之后，需要重新勾选图档号码排列序号（左脚或右脚），模板测试之后请先查看识别情况，《良或者不良》若不良请联系相关技术人员。
使用限制区域定位功能之后效果。（如下图）

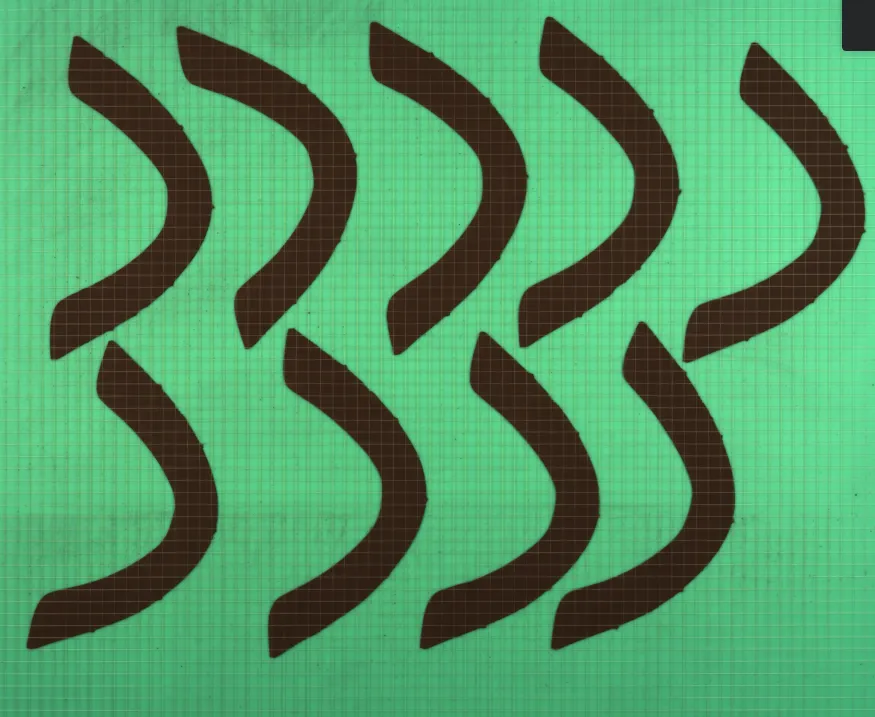

类似于以下材料不适合使用该功能（如下图所示）
