大视觉变形匹配说明书
点击上方「蓝字」，关注我们

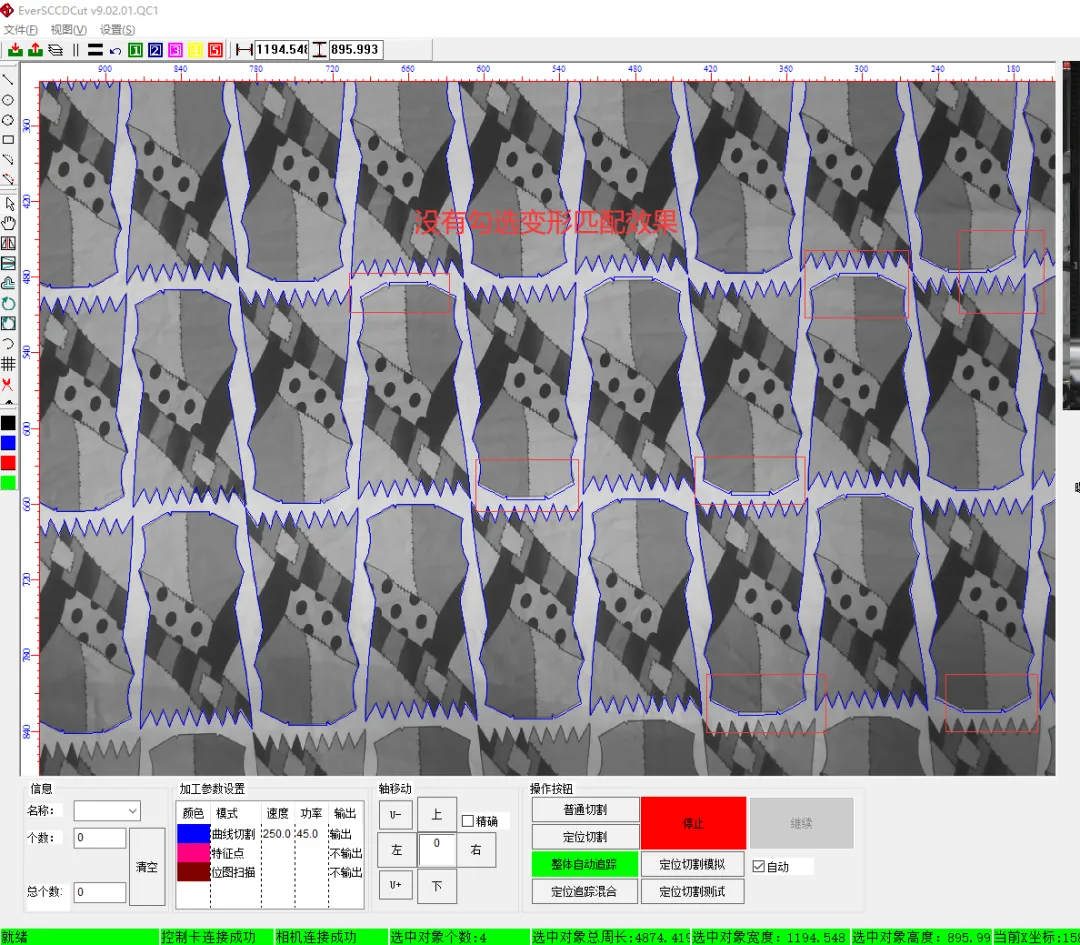

变形匹配：匹配结果会随着图形而变形。针对印花 绣花等行业。经过热转印 拉伸等工序，会出现图形变形扭曲的情况。用一般模板切割会出现偏差，变形匹配功能能很好的解决这个行业内的难题。
——舜陈技术
第一步打开模板管理，点击新建模板

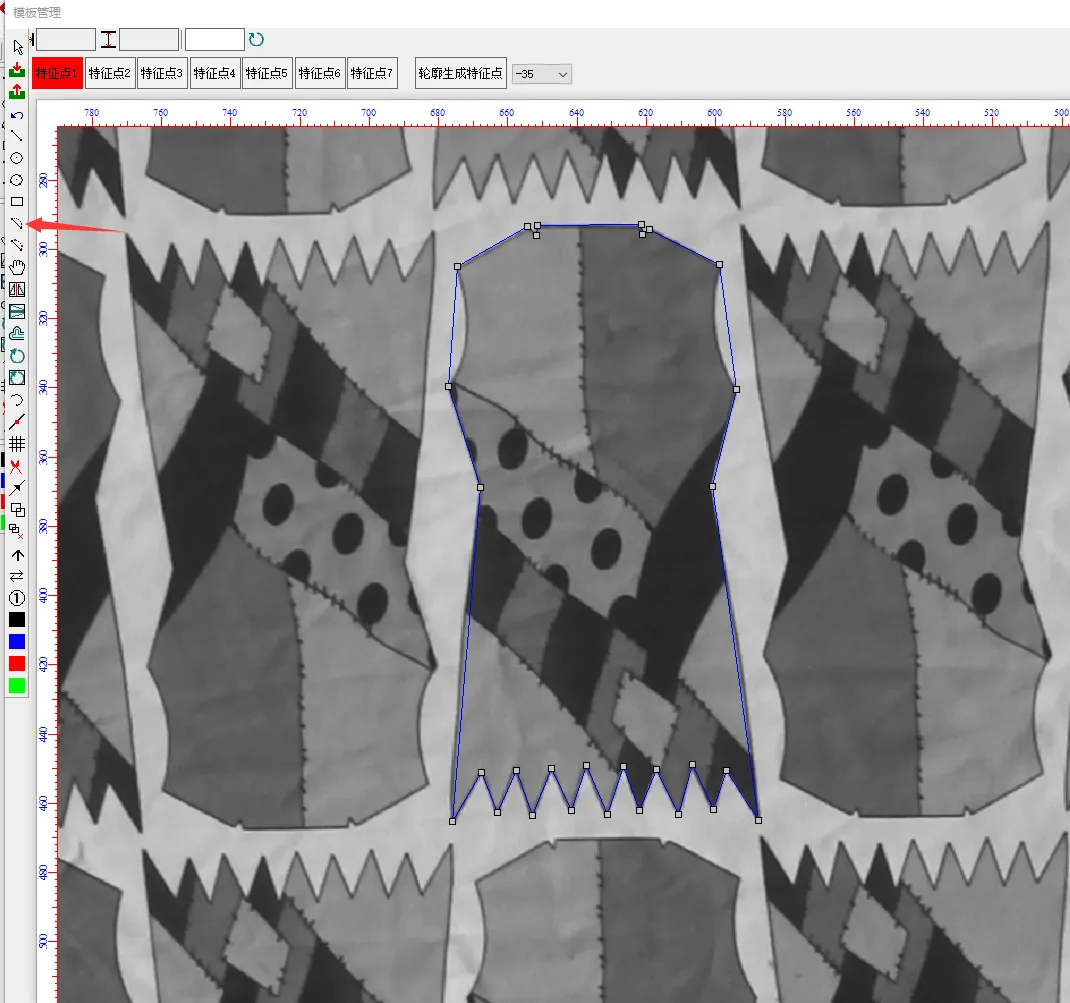

1.用下图红色箭头所指的贝塞尔曲线工具进行描图.

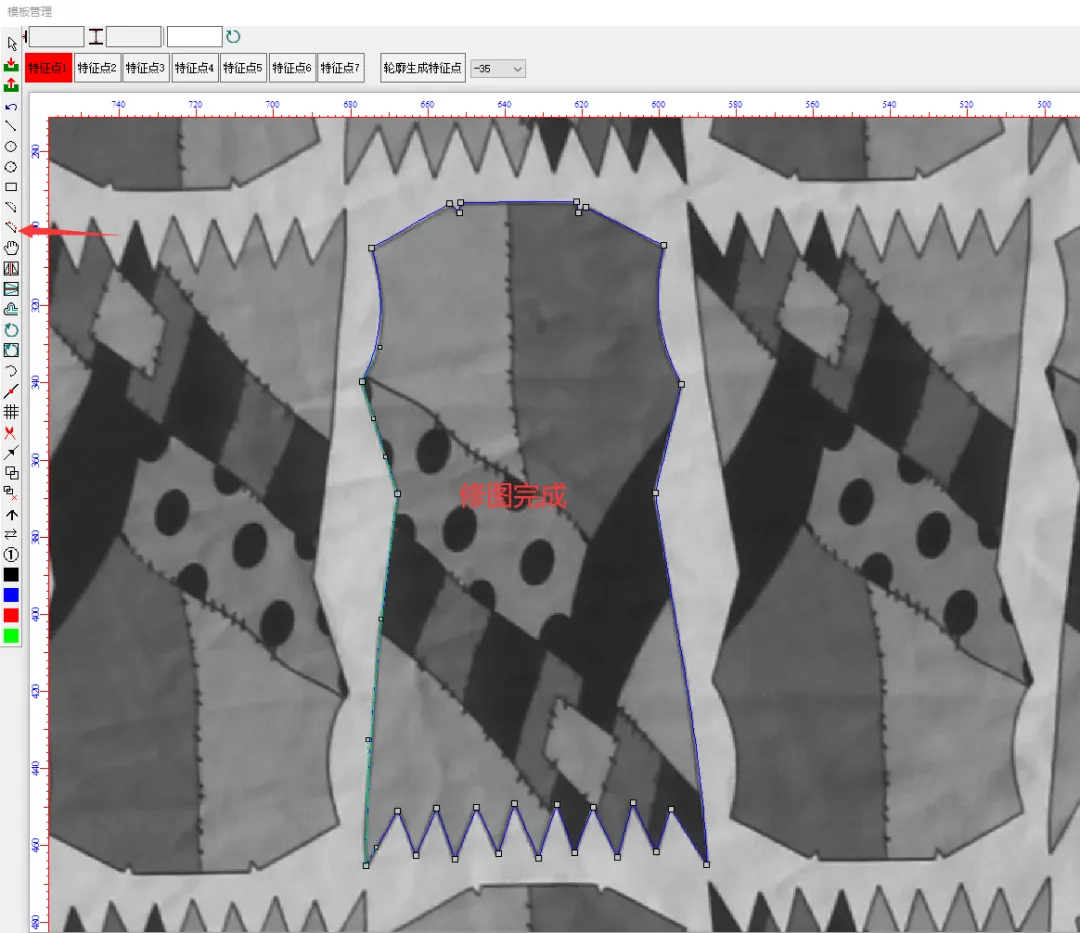

2.下图红色箭头所指为修图工具 点击进行修图
3.在线条中鼠标左键双击可删除或添加描图节点
第二步：轮廓生产特征点
1.变形匹配必须点击轮廓生成特征点来进行选特征.特征点的范围在+100到-100之间，选择负值会选取切割线以内的特征，选择正值选择切割线以内的特征，通常情况下都是选择切割线以内的特征，如下图所示

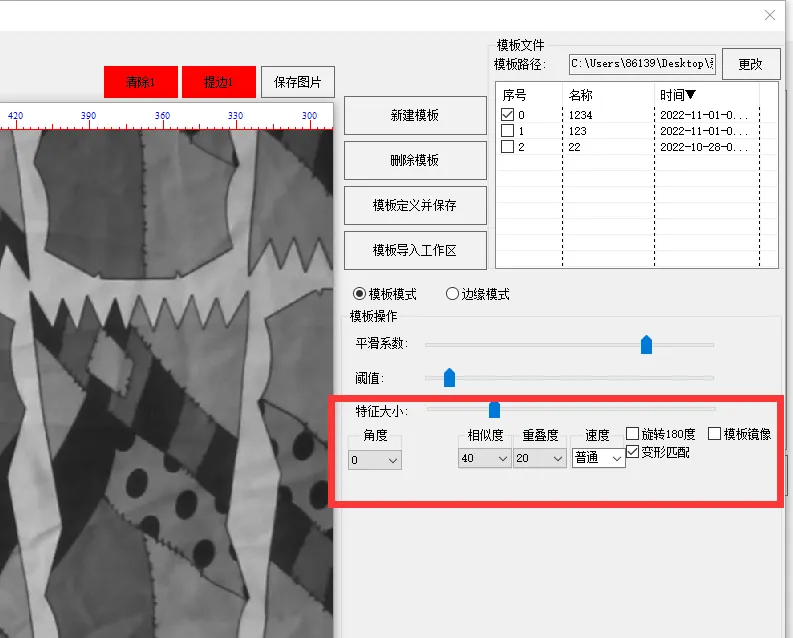

第4步 勾选变形匹配，设置角度 相似度 重叠度 速度
（勾选变形匹配角度一般设置为0，不然匹配速度会很慢）
第5步 保存模板。（点击模板定义并保存，模板制作完成）
第6步点击模板测试，查看匹配效果

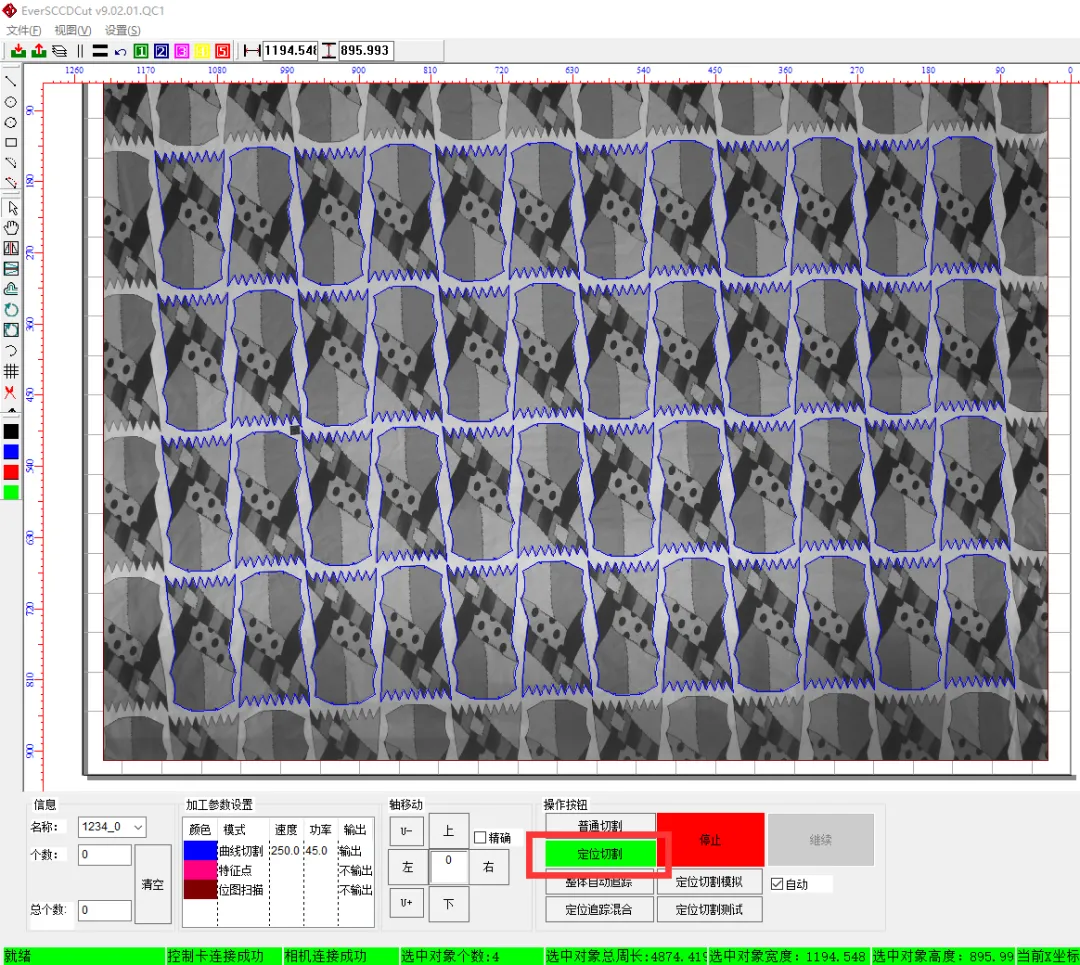

第7步：点击定位切割进行切割
