画线系统-相机与控制卡IP设定

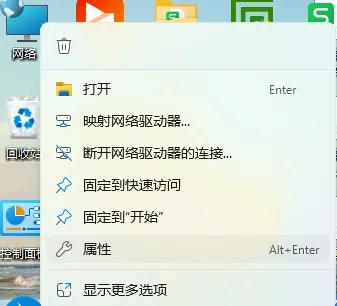

①：把大恒相机网线插入电脑主机端千兆网口后，在电脑桌面点【网络设置】右键，选择属性

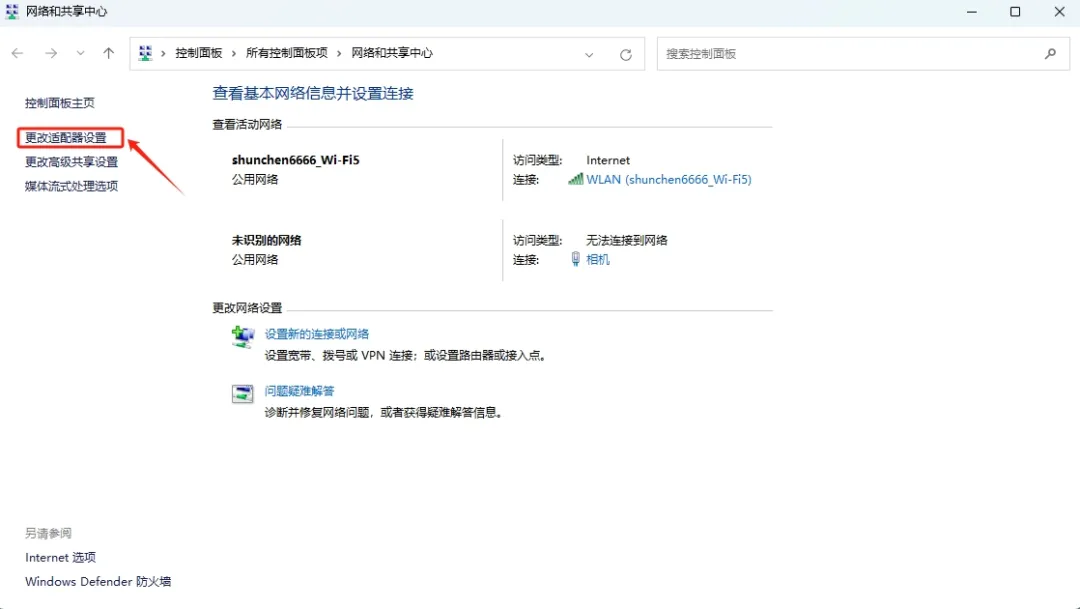

②：在【网络和共享中心】点击【更改适配器设置】

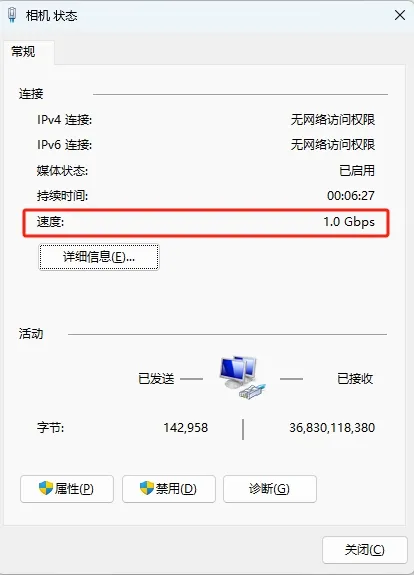

③:查看本地连接的以太网传输速度，1Gbps的为相机端的IP，100MB的为控制卡IP（相机需要更快的传输速度，最少为1GB传输速度的网卡）

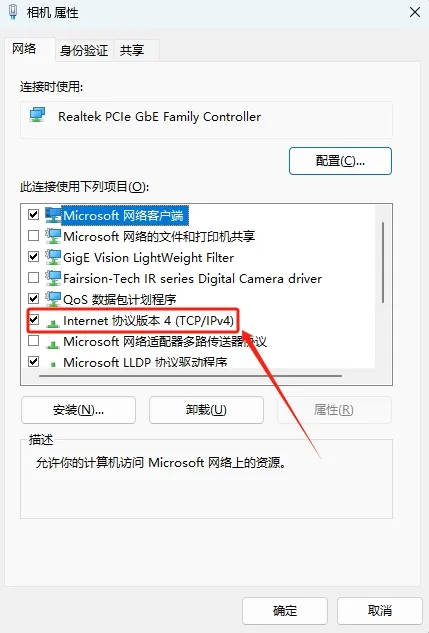

④：在状态界面点击【属性】选择internet协议4

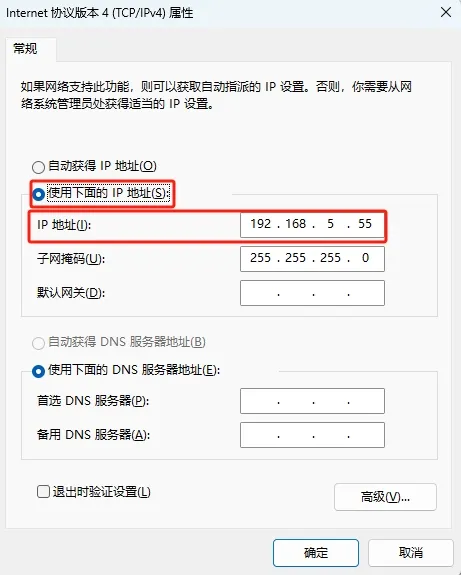

⑤：双击协议4，选择【使用上面的IP地址】，把IP改为192.168.X.XX （X为除1和0以外的任意数），【子网掩码】鼠标点击上去会自动生成。

⑥：此时电脑端千兆端以太网IP设定好了，我们需要设定相机驱动IP与电脑端千兆网卡对应起来。找到桌面大恒相机驱动，双击【GigE IP】此为大恒相机IP配置工具。

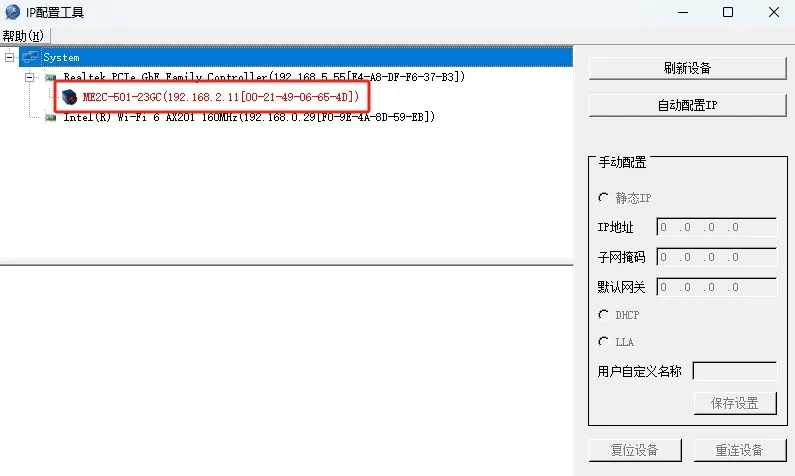

⑦：在IP配置工具里，可以看到相机IP地址为红色状态，说明当前相机IP与电脑端IP不对应。

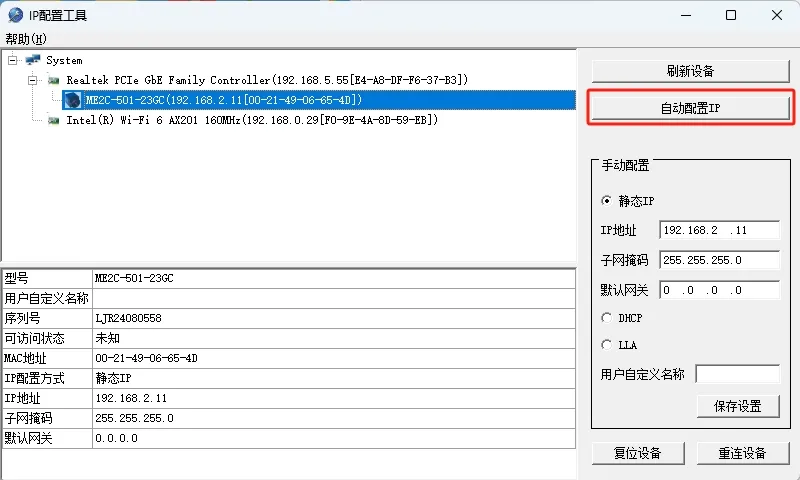

⑧：鼠标单击红色区域，点击【自动配置IP】

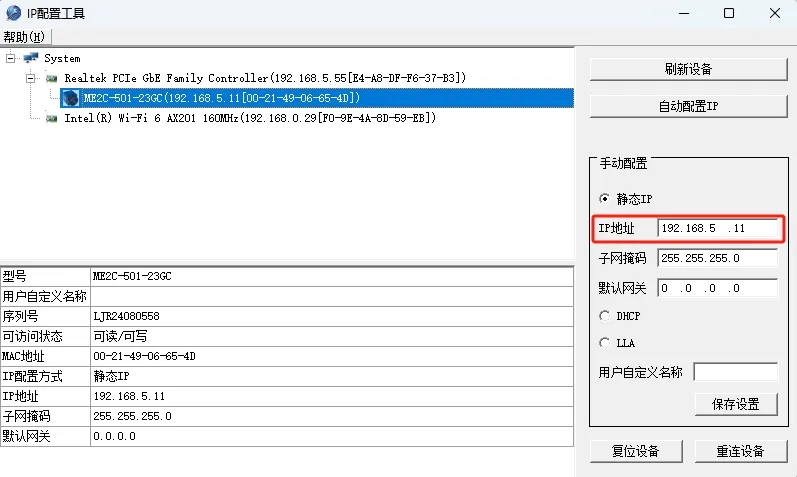

⑨：此时驱动会自动分配IP，与电脑端IP进行匹配对应。
