案例分析：变形大且要对点位

材料与模板：

这种材料一直都是整个鞋材行业比较棘手的材料了，不仅变形大，而且中心点位要求非常高，点位一定要准。

通常我们看一个材料变不变形就用普通识别的结果对比就一目了然了，因为普通识别模板是不会变形的，模板和材料是1：1识别。

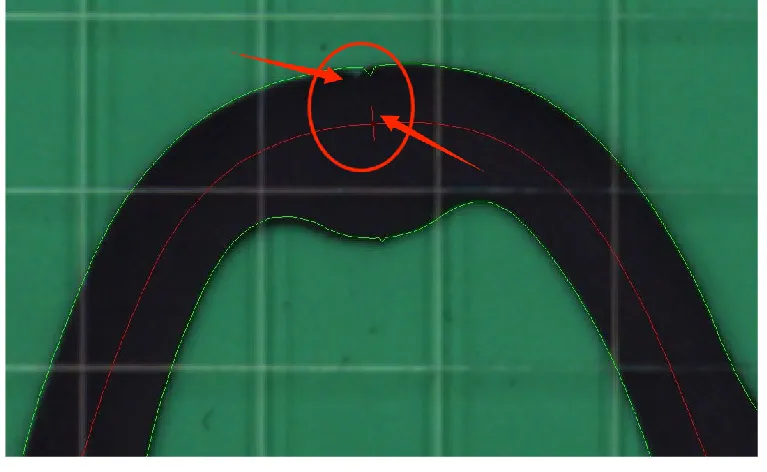

普通识别（不变形）效果如下：

      可以看到变形幅度很大，识别效果不佳。

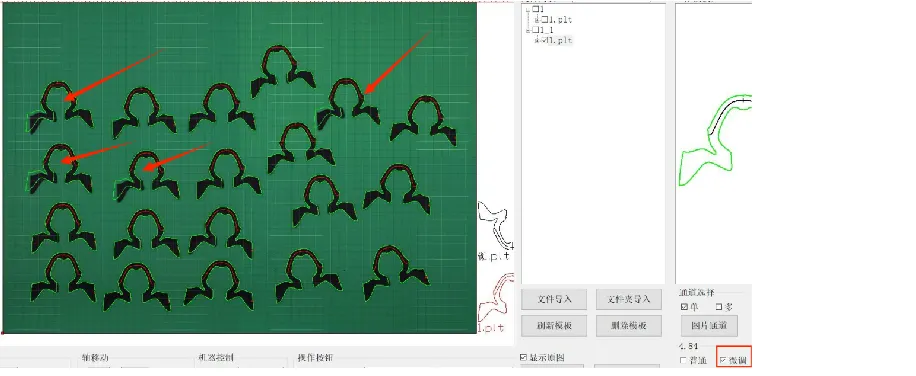

微调识别（变形）效果如下：

即使是开了微调的情况下也有个别变形太大导致识别效果不佳。

而且有些材料已经用微调变过来的点位也会被拉偏，因为微调是整体变形，所以像这种材料变形这么大的点位就会因外轮廓变形扯歪。

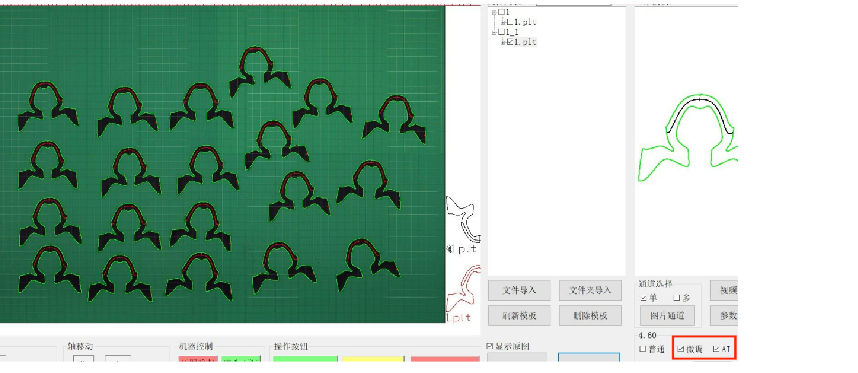

AI识别效果如下：

AI识别变形就几乎没问题了跟微调识别同理，材料变形太大的点位就会因外轮廓变形导致扯歪。

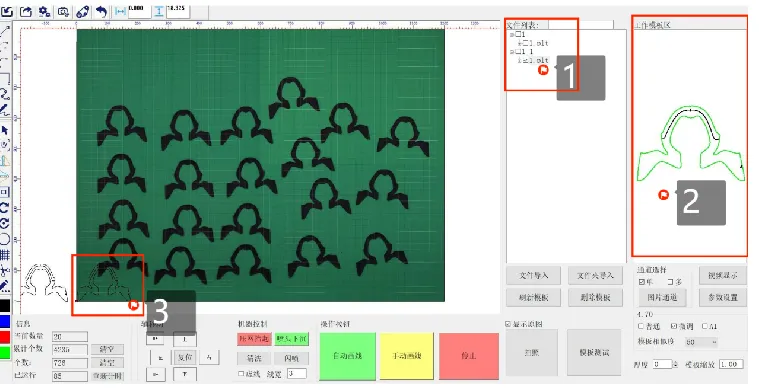

1：选择当前做的模板（左脚还是右脚）。

2：鼠标双击工作模板区域。

3：需要修改的模板会出现工作幅面的左下角。

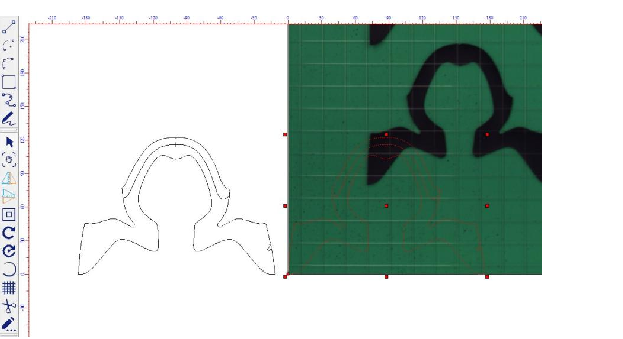

            （为了能给大家更好的展示出来我把模板移出来做）。

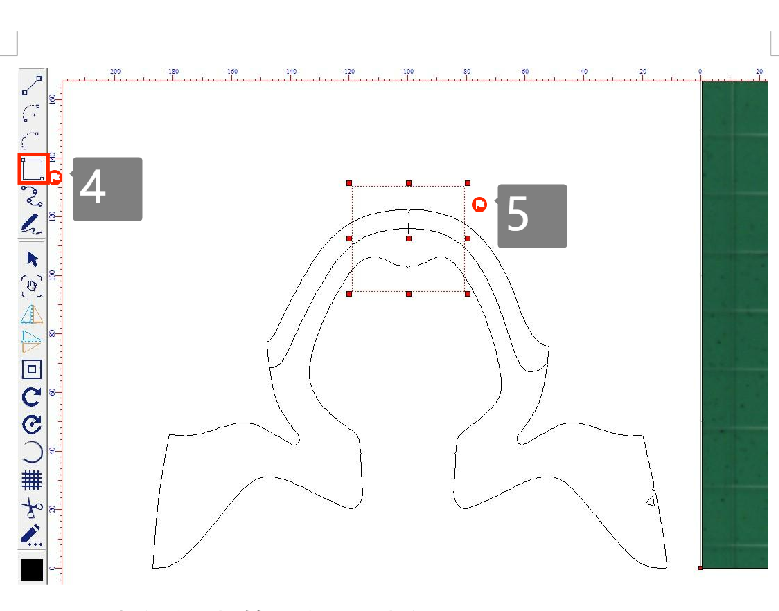

4：点击红框上的画矩形功能。

5：在中心线的位置画一个矩形定位框。

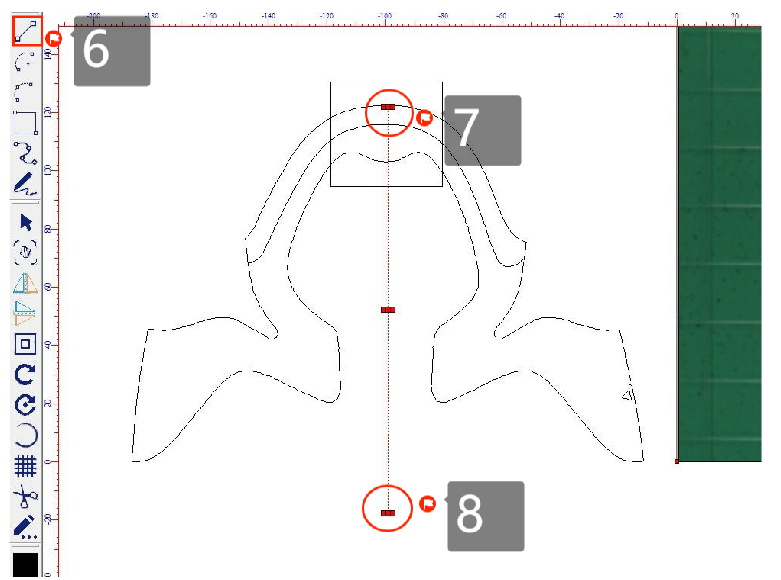

6：鼠标左键点击直线功能。

7：拉线的时候要注意一端在材料的内部不能超出材料，然后单击一下鼠标左键。

8：另外一端需要注意的是一定要把线拉在超出模板的位置，然后单击鼠标左键拉的中线尽可能离中心线近一点。

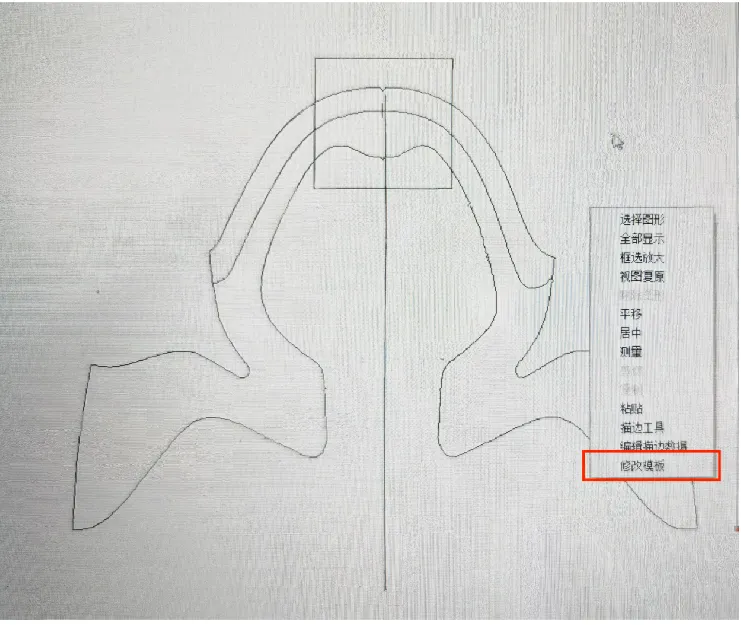

 9： 拉好中线后鼠标右击一下，点击最下面的修改模板

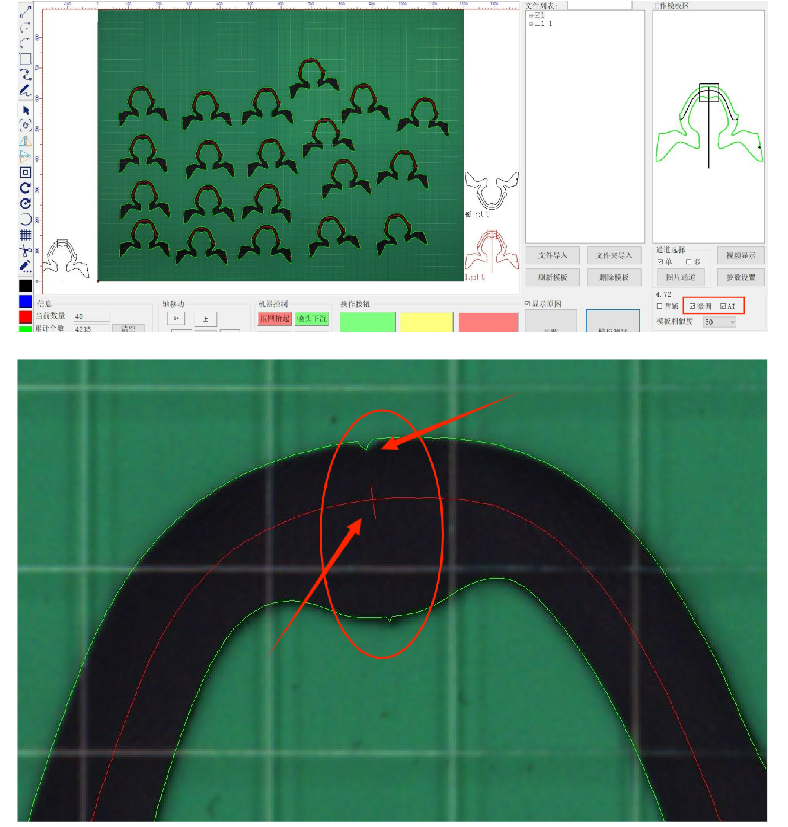

可以看到定位框和辅助线做好以后识别的变形和点位效果都很好。

总结：定位框的作用就是以框为中心去变形，定位框内部的位置就不会因为外轮廓变形导致拉扯变形。
