喷墨视觉软件校正功能使用

喷墨视觉软件校正功能使用

【在模板识别中和画线中，经常会遇见识别很准，而画线完成之后会出现局部偏移不准，我们就可以使用视觉软件里的校正功能来对偏移进行调整，以下是具体操作。

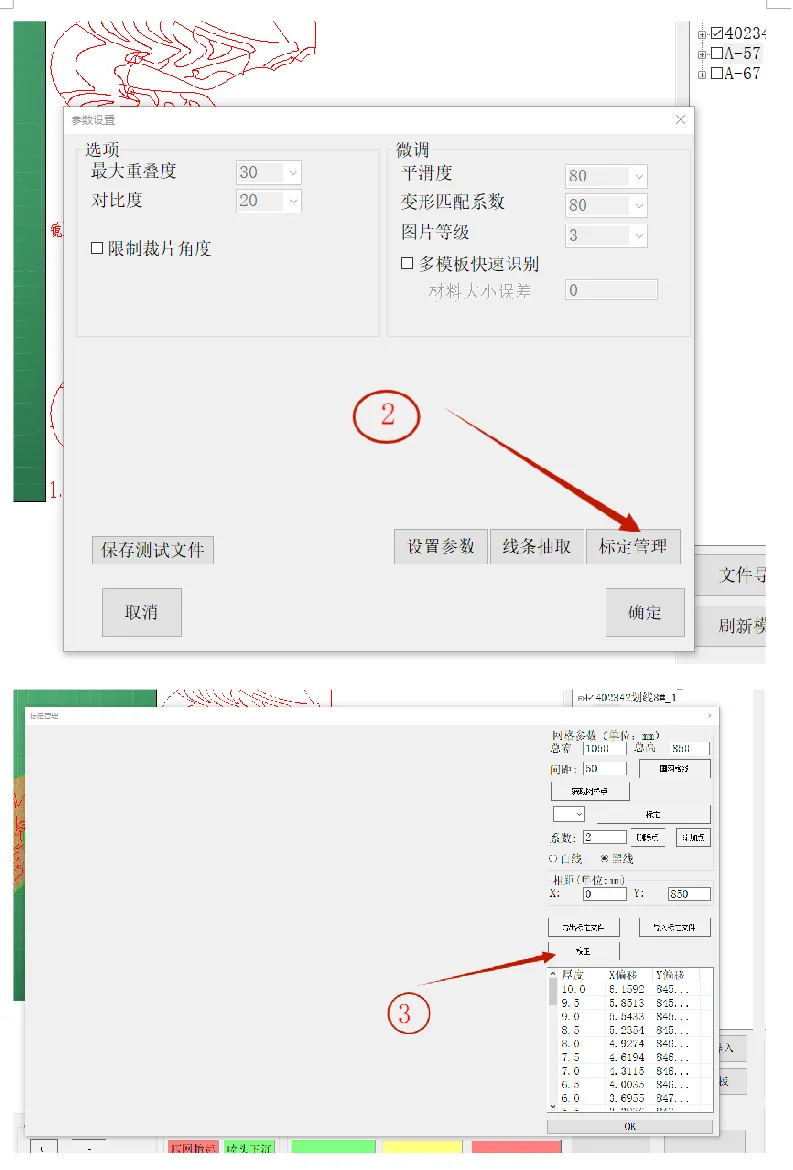

1．点击参数设置→点击标定管理→点击校正→出现校正区域【如下图演示】。

2．进入校正页面之后即可调节；校正页面分为9个区域对应视觉区域，X代表左右；Y代表上下，若所画线条呈左或右偏移则X进行调整【左＋右－】；若所画线条呈上下偏移则Y进行调整【下＋上－】。

如下图：

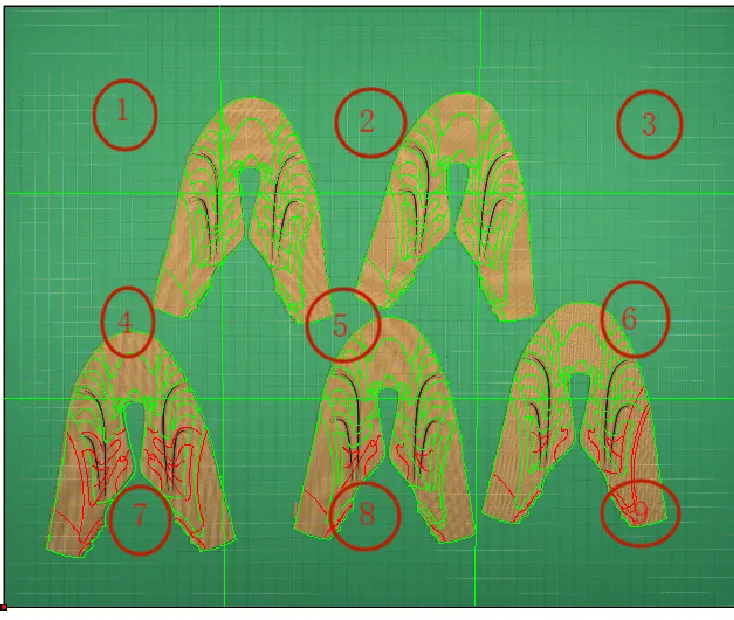

3．修改完成之后需要点击上图标注⑩确认OK键生效，如上图勾选标注⑪则视觉区域显示调整的偏移结果，不勾选则不显示【下图是视觉区域对应的校正位置】。

注：若如上图标注⑤中间位置有偏移，则需要重新标定，校正功能不可调整。
