画线系统-限制裁片角度使用方法

在生产制作过程中经常会遇到一些或长条，或矩形，或者上下两头非常相似，但又需要区分上下头画标记的材料，识别时经常错乱，上下头不分，这种时候我们可以使用软件的【限制裁片角度】功能。

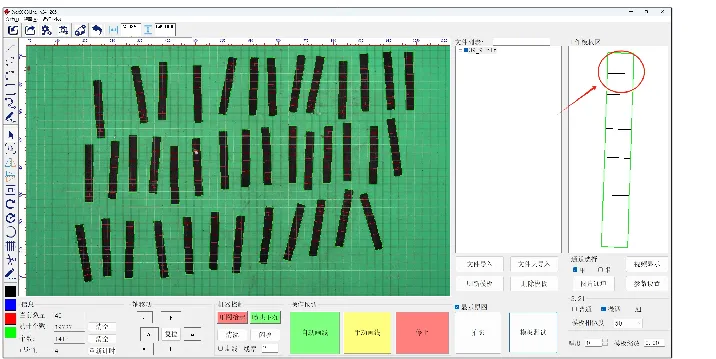

如图：

客户材料需求是固定的一头画T字图案，但是在识别的时候，因为材料上下两头一模一样，软件无法区分上下头，导致识别后上下头没有区分开，达不到客户需求点。

这时候我们可以使用软件【限制裁片角度】功能，使用此功能有一定的限制：

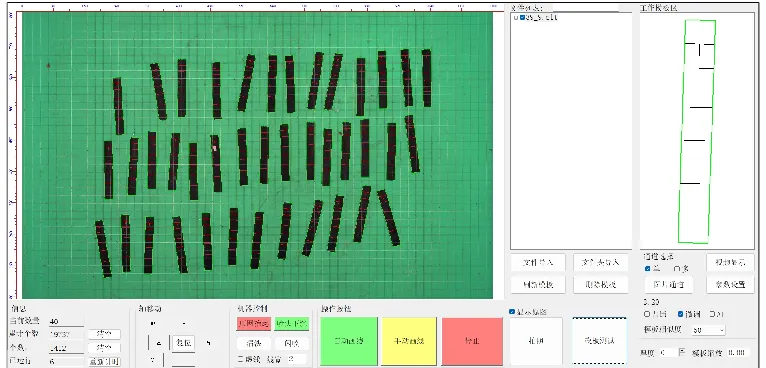

1.需要在工作模板区把对应的模板旋转到与材料摆放的角度（这里的视角以摆料区为准，材料摆放的方式需要一致，把要画T字图案的一头全部朝一个方向摆放，然后把模板区对应模板角度旋转到与摆放材料的方向一致）。

2.材料摆放时，需要方向一致，不管横摆，竖摆都行，但是需要注意摆放时的水平，尽量不要倾斜摆放。

3.需要在参数设置里面勾选【限制裁片角度】功能。

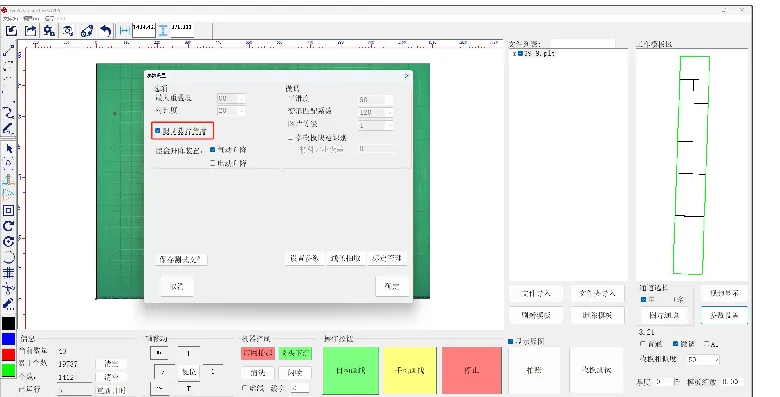

点击【参数设置】，在此页面勾选【限制裁片角度..

点击【模板测试】此时可以看到识别出来的T字图案都是朝一头识别的。

注意：此为特殊材料使用的特殊识别方式，做完这类材料之后务必把【限制裁片角度】取消，不然识别正常材料会有问题.
