喷墨系统幅面【横向】和【竖向】设置

1．【横向】设置

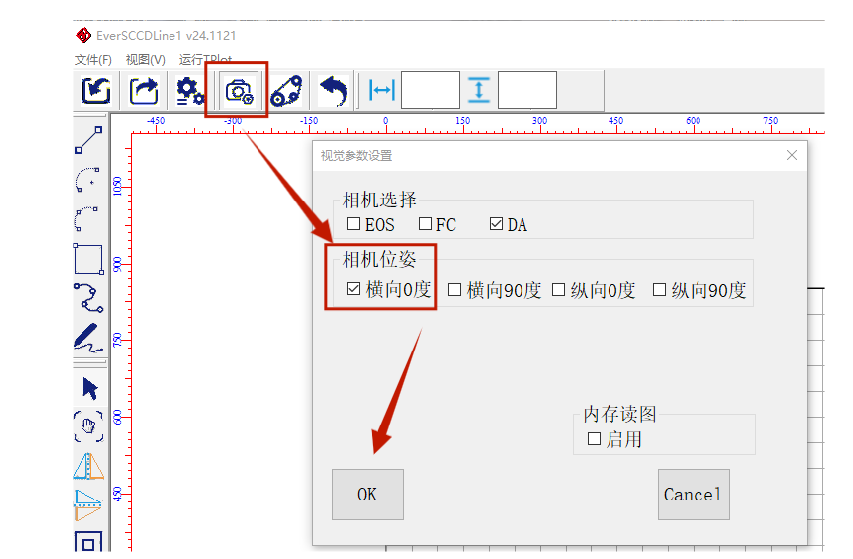

      ①，打开相机设置将【相机位姿】设置为【横向0度】【如下图】

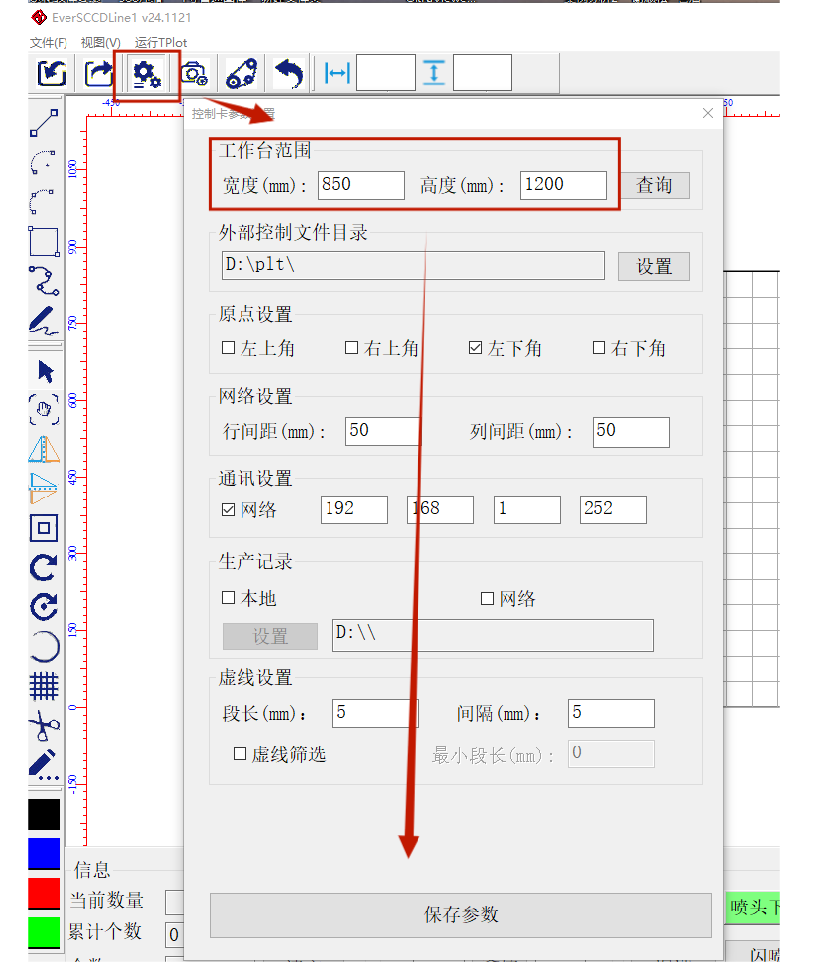

     ②，打开参数设置将【工作台范围】设置成所需的高度和宽度。【如下图】

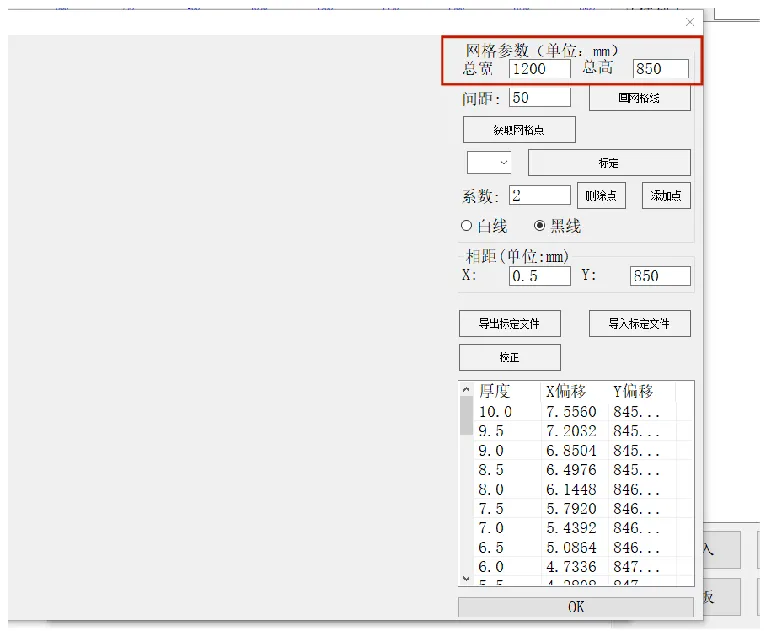

③，将相机参数的【相机位姿】和参数设置里的【工作台范围】高度和宽度设置完成之后，重启视觉软件。将标定管理里的工作幅面设置和参数设置的工作台幅面一致，之后重新标定。【如下图】

④标定完成之后重启视觉软件。

2．【竖向】设置

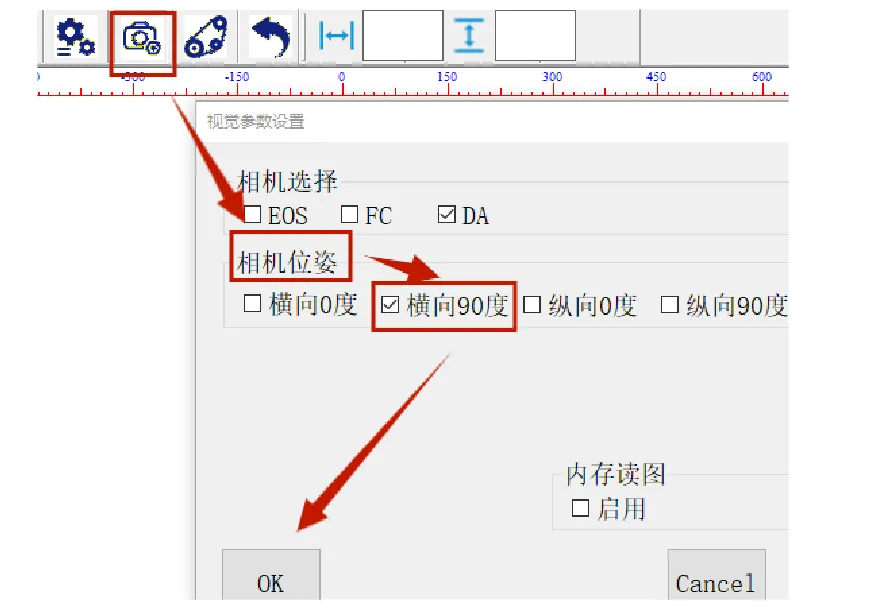

①，打开相机设置将【相机位姿】设置为【横向90度】【如下图】

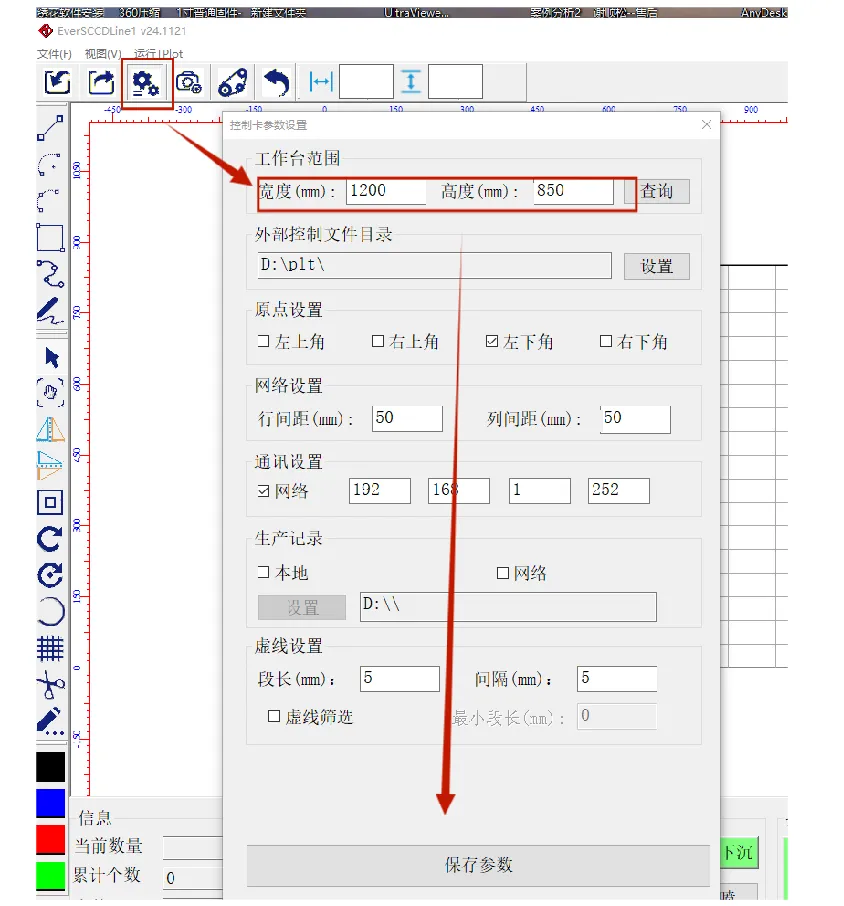

②，将参数里的工作台幅面【高度】和【宽度】与横向相反。【如下图】

③，将相机参数的【相机位姿】和参数设置里的【工作台范围】高度和宽度设置完成之后，重启视觉软件。将标定管理里的工作幅面设置和参数设置的工作台幅面一致，之后重新标定。【如下图】

④，标定完成之后重启软件。
